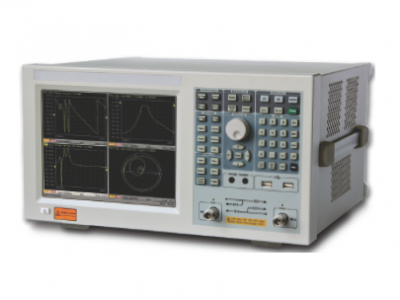

台式矢量网络分析仪
- 编号BY-208
- 供应商宝盈科技
- 价格
台式矢量网络分析仪
BY-208矢量网络分析仪是一款高性能、大动态、低噪声的网分仪，频率范围覆盖300kHz到3GHz，涵盖整个移动通信频段，全双端口S参数测量，测量精度高，测试稳定性好，测量速度快。可广泛应用于移动通信、军工、半导体、广播电视、科研教育等领域射频器件、组件的研发和生产测试。
功能特点
●测量S11 , S21 , S12, S22
●宽频率范围：300kHz～3GHz
●大动态范围：>125dB（IFBW=10Hz）,130dB 典型值.
●低系统噪声：<-120dBm（IFBW=10Hz）
●低迹线噪声：1mdB rms（IFBW=3kHz）
●高测量速度：125μs/point（IFBW=30kHz）
●高等效方向性：>45dB
●多种方式远程控制：LAN/GPIB
●非常低的功率消耗
●“一键测试”解决方案，提高测试效率
主要参数
端口阻抗 | 50Ω，75Ω | |||
端口连接器 | N-type，female | |||
端口数量 | 2 | |||
频率范围 | 300kHz ～ 3GHz/1.5GHz | |||
频率精度 | ±5×10-6 | |||
频率分辨率 | 1Hz | |||
测量点数 | 2～10001 | |||
测量带宽 | 1Hz ～ 30kHz (步进值 1/1.5/2/3/5/7) | |||
动态范围(IF bandwidth 10 Hz) | 125dB，typ.130dB | |||
测量速度 | ||||
单点测量时间 | 125μs | |||
源到接收机端口的转换时间 | ＜10ms | |||
测量范围 | ||||
不同扫描点对应的扫描时间（IFBW●30kHz） | ||||
扫描点数（IFBW 30kHz）51 | 201 | 401 | 1601 | |
未启用校准（300 kHz-10MHz） 13ms | 52ms | 104ms | 413ms | |
全双端口校准（300 kHz-10MHz） 46ms | 123ms | 226ms | 844ms | |
未启用校准（10MHz-3GHz/1.5GHz） 7ms | 27ms | 53ms | 207ms | |
全双端口校准（10MHz-3GHz/1.5GHz） 34ms | 73ms | 125ms | 434ms | |
