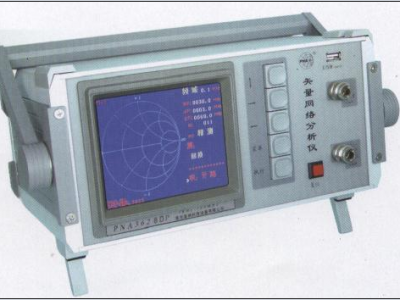

便携式矢量网络分析仪国产
- 编号BY-306
- 供应商宝盈科技
- 价格
便携式矢量网络分析仪国产
测量模式：可进行全频扫描和点频测量。
设备功能：可进行传输测量（测幅频特性，插损，相位，放大器增益，天线增益，群时延，可选天线方向图测试功能），反射测量(测驻波，回损，阻抗，反射相位，电长度，具有Smith圆图显示功能，时域故障定位功能。
显示格式：传输测量有对数幅度显示和幅度相位同时显示；反射测量有对数显示，驻波比显示，Smith圆图显示。
主要技术指标 | |||
信 号 源 | 频率范围 | 0.001-120MHZ | |
频率精度 | ≤10-5 | ||
频率分辨率 | 0.5KHZ | ||
显
示 | 插损分辨率 | 0.01Db/div不确定度在50Db内0.2dB+Db值的4% | |
反射分辨率 | 0.002小反射不确定度在0.02（即剩余驻波1.02） | ||
相位分辨率 | 0.10 ，不确定度约50 /幅值 | ||
测
量
特
性
| 频率范围 | 0.001-120MHZ | |
杂波抑制力 | 40dB | ||
群时延 | 1ns—40μs | ||
时域故障 定位功能 | 0~1200米共分七档 | ||
动 态
范 围 | 插损 | 70dB | |
回损 | 50dB | ||
增益 | -20—30dB | ||
端 口
特 性 | 反射电桥有效定向性 | ≥40dB | |
负载回损 | ≥45dB | ||
测试端口 | N型 单测试通道 | ||
其 他 | 外形尺寸（mm） | 320宽×133高×150长 | |
重量 | 5公斤 | ||
标配附件 | 50ΩN型测试套件（包括电桥，成套校准件等） | ||
75Ω测试套件，双线系统测试套件，中波，短波，调频，电视抗干扰测试套件 | |||
