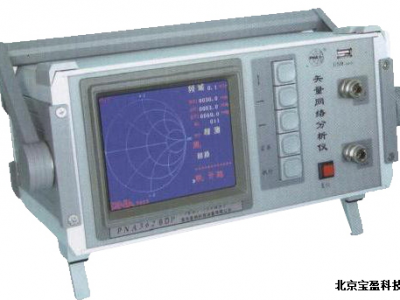

矢量网络分析仪

  • 编号BY-306
  • 供应商宝盈科技
  • 价格

矢量网络分析仪


测量模式:可进行全频扫描和点频测量。

设备功能:可进行传输测量(测幅频特性,插损,

相位,放大器增益,天线增益,群时延,可选天线

方向图测试功能),反射测量(测驻波,回损,阻抗,

反射相位,电长度,具有Smith圆图显示功能,

时域故障定位功能。

显示格式:传输测量有对数幅度显示和幅度相位同时

显示;反射测量有对数显示,驻波比显示,Smith圆图显示。


主要技术指导

频率范围

0.001-120MHZ

频率精度

10-5

频率分辨率

0.5KHZ



插损分辨率

0.01Db/div不确定度在50Db0.2dB+Db值的4%

反射分辨率

0.002小反射不确定度在0.02(即剩余驻波1.02

相位分辨率

0.10 ,不确定度约50 /幅值











频率范围

0.001-120MHZ

杂波抑制力

40dB

群时延

1ns—40μs

时域故障

定位功能

0~1200米共分七档







插损

70dB

回损

50dB

增益

-20—30dB







反射电桥有效定向性

40dB

负载回损

45dB

测试端口

N 单测试通道

 其





外形尺寸(mm

320宽×133高×150

重量

5公斤

标配附件

50ΩN型测试套件(包括电桥,成套校准件等)


75Ω测试套件,双线系统测试套件,中波,短波,调频,电视抗干扰测试套件
