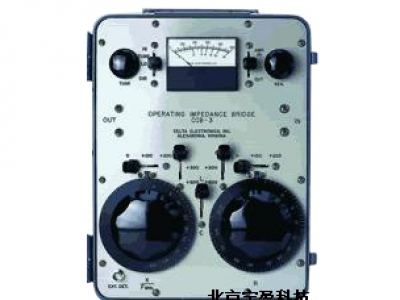

运行阻抗电桥可测量在功率电平下运行的天线，网络，传输线路段，定向天线系统的公共点运行阻抗。阻抗电桥可在功率高达5千瓦下工作，在正常工作条件下，加射频功率的同时也测量负载的阻抗。使用传统的阻抗电桥法是不能测量这个“运行阻抗”，因为当电桥接到电路时，系统的技术指标将受到破坏。由于传统的电桥设计不可能应付大的功率，因此在运行功率电平下，由于耦合阻抗或者阻抗随功率而变化，因此他们只测量低电平的各种阻抗。运行阻抗电桥把源的全部功率都加在负载上，因此可把相邻的天线或功率接近的强信号的干扰影响降低。运行阻抗电桥直接与传输线，网络或天线相串联，加入发射机功率并借籍熟悉作操作电桥前面的X及R盘来获得电桥的平衡。前面板表的零读数指示了电桥的平衡。运行的电阻及电抗可直接从电桥的度盘上读出。电桥也可以用在DELTA生产的RG-4BB或其它接收机/发生器设备中对阻抗进行测量。该电桥已被联邦通信委员会认可用来测量公共点的阻抗。

技术特性:

电桥：

频率范围： 500KHz- 5MHz

界入效应：相当9英寸150Ω的通信域。

功能： R度盘直接读数-1000Ω 到 +1000Ω

 X度直接读数-900Ω到 +900Ω 在1MHz下。

精度：R与X度盘，±2%±1Ω

信号源

频率范围：100KHz 到29.999MHz，步进为1 KHz

发生器/接收机隔离： 大于120dB

输出特性：输出：100KHz 到20MHz，可调制到有效值10V（2瓦）输入阻抗50Ω

          20MHz 到27.5MHz，可调制到有效值为5伏案（0.5瓦），输入阻抗50Ω

          27.5MHz到29.999MHz，可调制有效值为4伏（0.3瓦），

          输入阻抗50Ω调制： 400 Hz 90%AM， 50 Hz方波
